在现代建筑给排水系统、消防系统以及各类工业与民用供水系统中，不锈钢保温水箱凭借其优异的耐腐蚀性、卫生性、高强度和出色的保温性能，已成为核心储水设备之一。其设计、选材与施工安装的准确性至关重要，而计算机辅助设计（CAD）技术的应用，为水箱的精确设计与高效生产提供了强大支持。
一、 不锈钢保温水箱的核心结构与材料

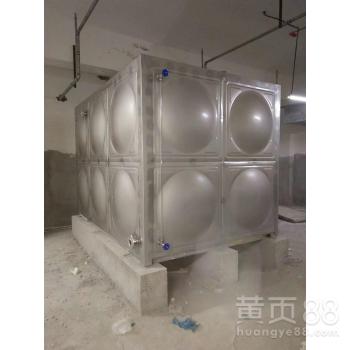

不锈钢保温水箱通常由三大部分构成：内胆、保温层和外胆。
- 内胆：直接接触储存水质，通常采用食品级不锈钢板（如SUS304或SUS316L），通过模压形成标准板块，再通过氩弧焊接拼装而成。内胆的板材厚度根据水箱容积和高度设计，确保足够的结构强度。
- 保温层：是实现保温功能的关键。常用的保温材料有聚氨酯泡沫（现场发泡）、橡塑海绵、岩棉等。其中，聚氨酯泡沫因其导热系数低、闭孔率高、粘结力强，能形成无缝保温层，是目前主流的保温选择。保温层的厚度需根据环境温度与保温要求计算确定。
- 外胆：起保护保温层和美观作用，通常采用不锈钢板、彩钢板或铝板。其材质选择需考虑使用环境的耐候性与装饰要求。
水箱还配备有进出水管、溢流管、排污管、通气孔、人孔、内外爬梯、液位计等标准附件，这些在设计中均需明确标定位置与规格。
二、 CAD技术在水箱设计中的应用要点
利用CAD软件（如AutoCAD）进行不锈钢水箱设计，可以实现从方案构思到施工详图的全流程精确表达。绘图过程需重点关注以下几点：
- 精确的尺寸标注：水箱的整体长、宽、高，各功能板块的尺寸，板材的拼接尺寸，以及所有管口（进水管、出水管、溢流管、排污管）的中心定位坐标、管径和标高，必须清晰、无遗漏地标注。这是后续板材下料和现场安装的直接依据。
- 详细的剖面与节点详图：仅凭平面图和立面图无法完整表达复杂的构造。必须绘制关键部位的剖面图，例如：
- 保温层结构剖面：清晰展示内胆、保温层、外胆的层次关系与厚度。
- 板块连接节点：展示不锈钢板块之间如何通过焊接或螺栓连接，并标注焊缝要求。
- 管口连接详图：展示水管如何穿过保温层与内外胆进行密封连接，防止冷桥和渗漏。
- 基础与支座详图：水箱重量巨大，必须设计合理的混凝土基础或钢制支座，图纸需明确基础尺寸、承载要求和支座分布。
- 材料与部件清单（BOM）：在图纸中或配套文件中，应列出所有使用的不锈钢板材（规格、材质、数量）、保温材料（类型、体积）、标准件（螺栓、法兰、密封胶条等）以及外购配件（液位传感器、阀门等）的详细信息，便于采购与成本核算。
- 符合行业制图规范：线型、图层、文字样式、标注样式应统一规范，图纸布局合理，标题栏信息完整（项目名称、图号、设计者、日期、比例等）。
三、 设计中的关键考量因素
在利用CAD进行具体设计前，需明确以下参数：
- 使用需求：储水用途（生活用水、消防用水、工艺用水）、有效容积、供水压力要求。
- 场地条件：安装位置的空间尺寸限制、楼面或地基的承载能力、进出水管道的预留接口位置。
- 环境参数：当地最低环境温度（决定保温层厚度）、是否露天安装（决定外胆材质与防腐要求）。
- 法规标准：设计必须符合国家相关的建筑给排水设计规范、卫生标准及消防法规。
不锈钢保温水箱的CAD设计是一项融合了材料科学、热工学、结构力学和工程制图的综合性工作。一张精准、详尽、规范的CAD图纸，不仅是生产制造的蓝图，更是确保水箱长期安全、稳定、高效运行的基础。随着BIM（建筑信息模型）技术的发展，未来水箱设计将朝着三维可视化、信息集成化和全生命周期管理的方向深化，为智慧水务建设提供更强大的技术支撑。
